PPR水管安装规范

返回列表 来源:芬驰 查看手机网址
扫一扫!PPR水管安装规范扫一扫!
浏览:- 发布日期:2020-09-10 14:50:32【

1.注意事项

在安装中只能使用未损坏和干净的产品。
在焊接过程中,环境温度要高于+5℃,如果环境温度过低,管道难以达到高质量的焊接。

芬驰PPR管

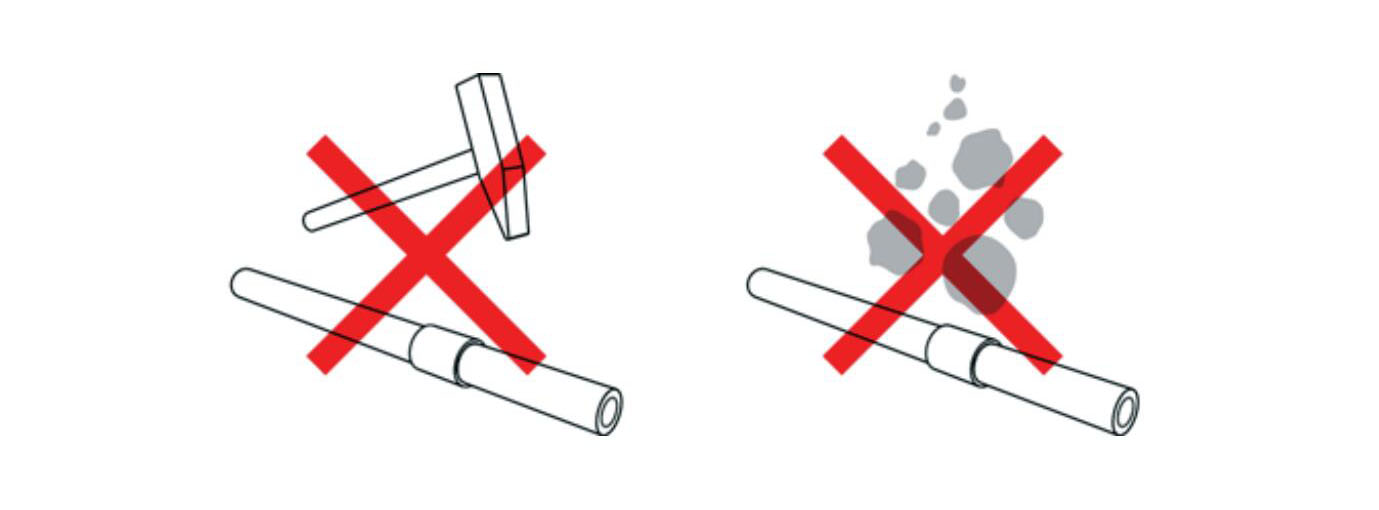

在安装和运输的整个过程中,必须对塑料管道进行保护,防止其受到碰撞、冲击、坠落及其它方式的外力损伤。

芬驰PPR管

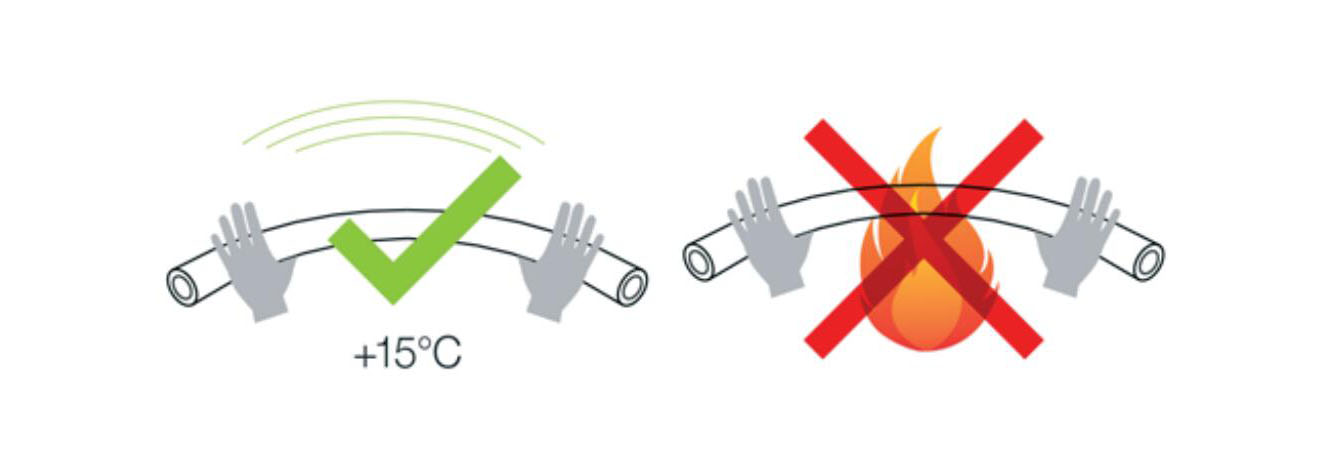

在温度大于等于+15℃的条件下,无需预热即可对管道进行弯曲。
对于直径为16-32mm的管道,最小弯曲直径为管道直径的8倍。不得以明火或热风加热为辅助对管道进行弯曲。


应使用专门设计用于管道交叉的配件进行管道交叉。
应通过承插式对接式进行管道连接,在焊接过程中,管道应均匀连接,连接时必须严格遵守规程,并使用相应工具。
芬驰PPR管

对于螺纹连接,必须使用带螺纹的管件。严禁切割塑料部件上的螺纹。应通过铁氟龙胶带、密封螺纹或特殊密封材料对螺纹进行密封。

芬驰PPR管
如果与金属管件相连的是一段金属管道,则不能通过钎焊或焊接的方式将该金属管道连接,因为热量可能会传递到管件中。

在安装固定件前,对于墙壁弯头或同用墙壁配件封闭的时候,我们建议采用塑料管帽。(塑料管帽仅作临时使用,如:压强测试)。对于长时间封闭,必须使用带金属螺纹的管帽。
芬驰PPR管

2.纵向膨胀收缩性

当管道中通过的介质温度与产品温度不同时,安装和操作过程中出现的温差会产生纵向差异——延长或缩短。

芬驰PPR管

芬驰PPR管

△L    为纵向变化【单位:mm】

α      为热纵向膨胀系数【单位:mm/m℃】,对于PPR管道,α=0.15

L      为计算长度(两相邻固定点之间的直线距离)【单位:m】

t       为安装和操作时的温差【单位:℃】


芬驰PPR管


Ls    自由延伸长度【单位:mm】

k      材料系数,对于PPR,k=20

D     管道外径【单位:mm】

t      通过公式计算得出的纵向变化【单位:mm】

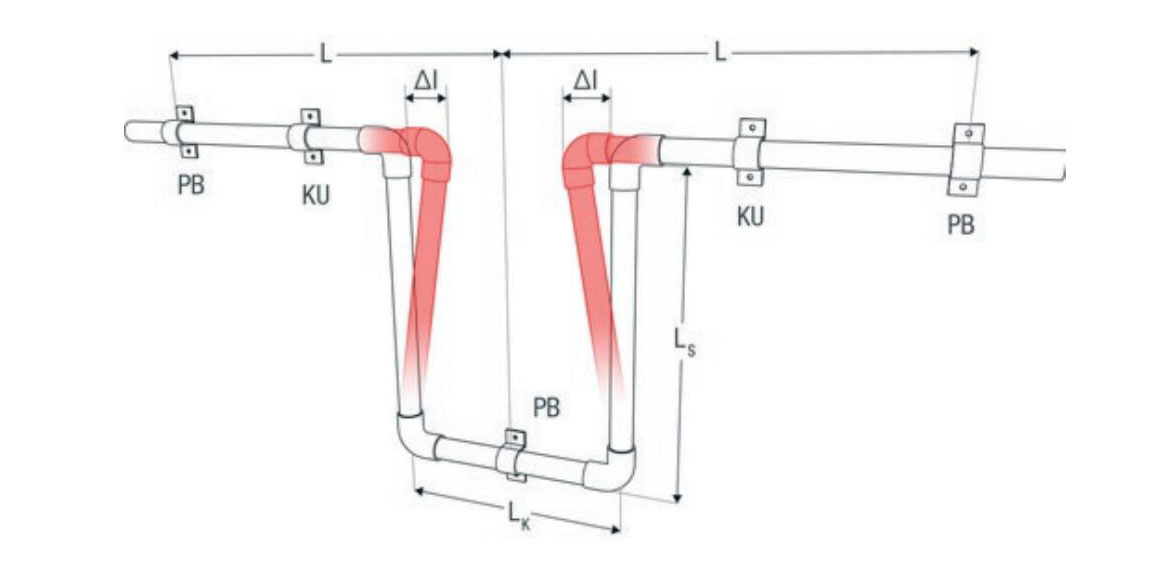

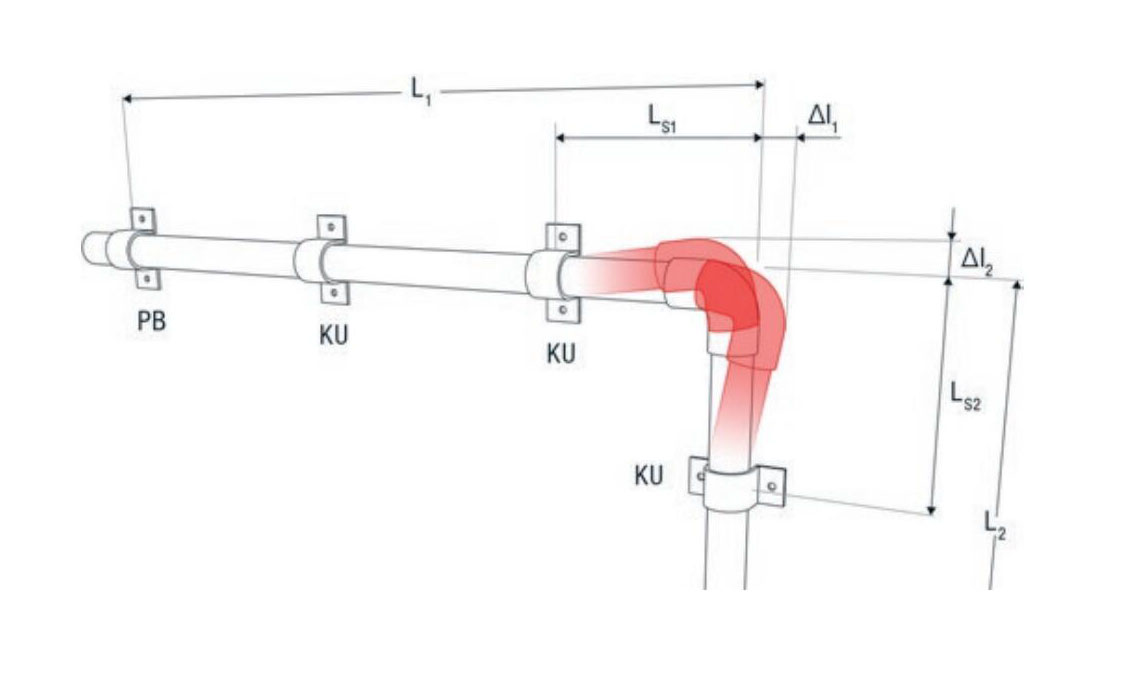

U型补偿管

芬驰PPR管


PB    固定点

KU   滑动点

L      管道的实际长度

Ls     延伸长度

△L    为纵向变化

Lk    延伸补偿管宽度


芬驰PPR管


△L    为纵向变化

Lk    延伸补偿管宽度

D     管道外径


合理的延伸方式:管道弯曲位置与原路垂直的方向,在该垂直位置留有一段自由延伸长度(标记为L),以确保在管壁内不会产生任何的附加压力和牵引张力。延伸长度Lk取决于路线的计算延长(缩短)、取决材料和管道的直径。对于PPR管道,纵向延伸随所用材料会有变动。出去弯曲处的延伸外,还可采用U型延伸管和环形延伸管来调解纵向变化的值。

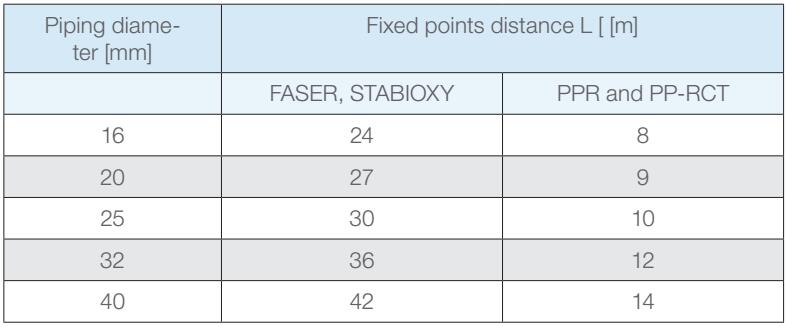

延伸管道安装表

芬驰PPR管



环形延伸管

芬驰PPR管


PB    固定点

KU   滑动点

L      管道的实际长度

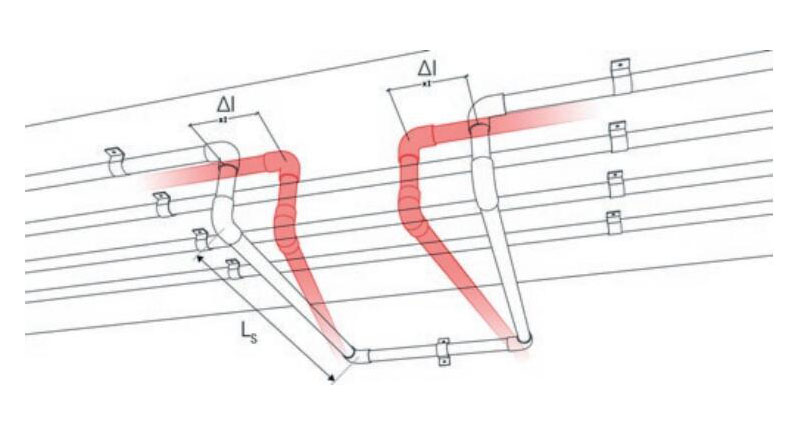

适应建筑物结构的延伸补偿示例

芬驰PPR管


U型延伸管

计算的出的自由延伸长度指不带任何固定支撑和悬浮的长度,可防止膨胀。自由长度不应超过根据管径和介质温度做出的支撑的最大距离。

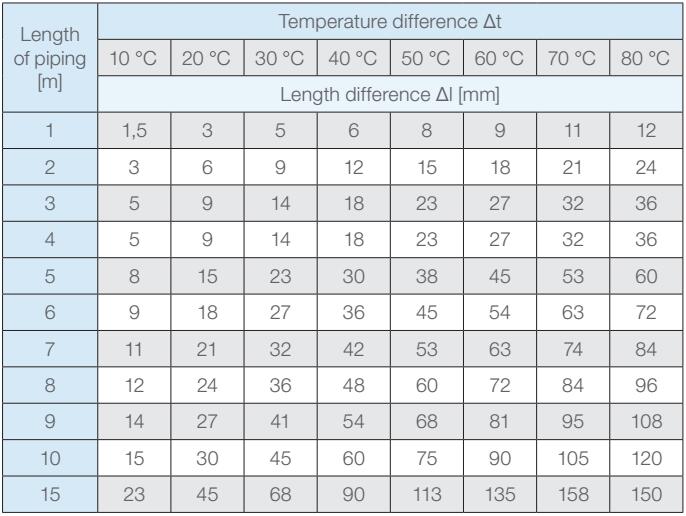

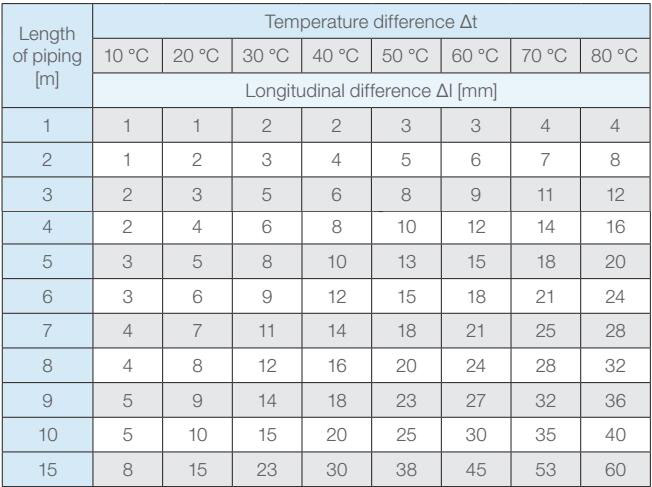

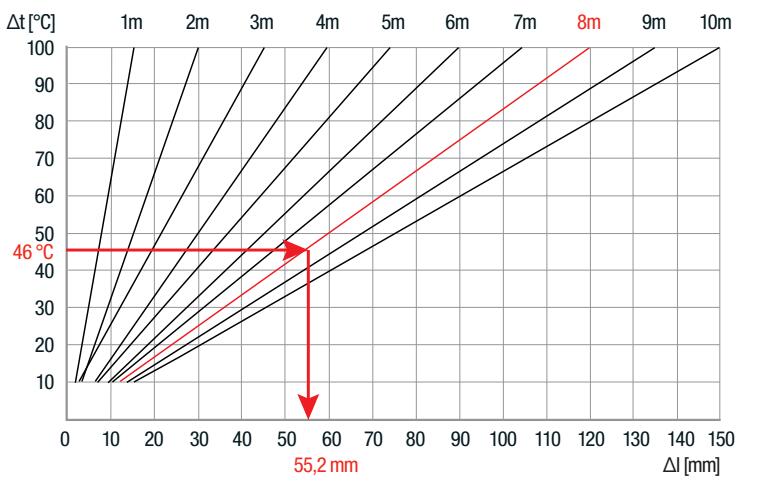

纵向延长:PPR管道和PP-RCT管

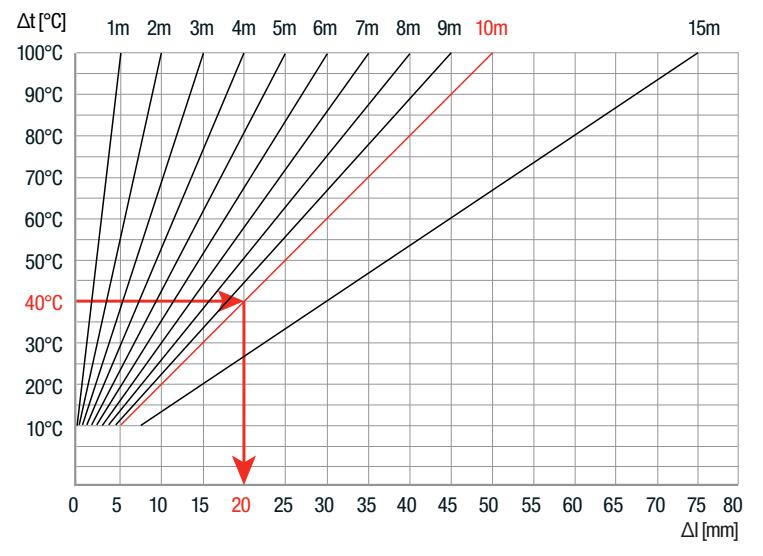

示例:当△t=40℃时,L=8m

芬驰PPR管



芬驰PPR管



纵向延长:稳态管、铝塑复合管和纤维管

示例:当△t=40℃时,L=8m

芬驰PPR管



芬驰PPR管




3.管道支撑件距离

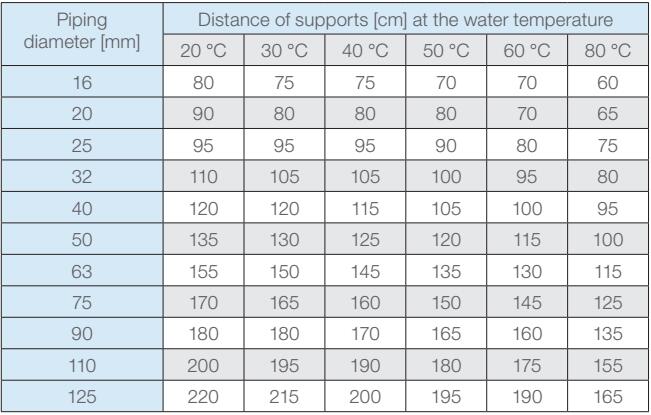

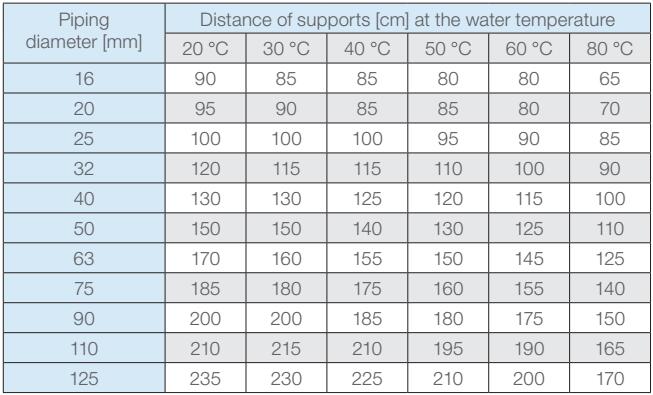

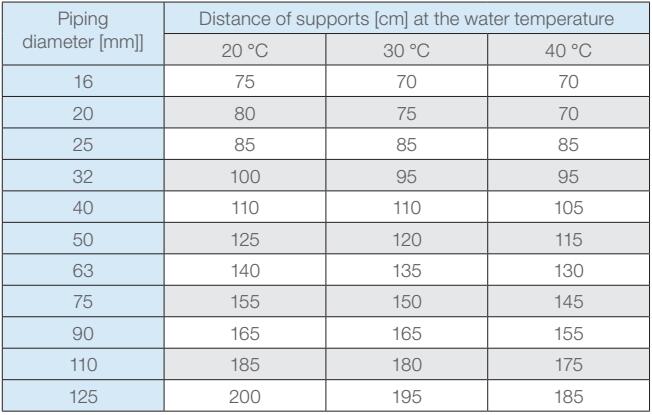

PPR S5(PN10)和PP-RCT冷水管道的水平支撑件之间的最大距离。

芬驰PPR管



PPR S3.2(PN16)管道的水平支撑件之间的最大距离。

芬驰PPR管



PPR S2.5(PN20)和PP-RCT热水管道的水平支撑件之间的最大距离。

芬驰PPR管



4.管卡

根据管道系统安装特点,如:纵向热膨胀、延伸等操作方式(结合压力和温度),应对管道系统进行固定,以在管道预期纵向变化时,便于区分固定点和滑动点。

芬驰PPR管

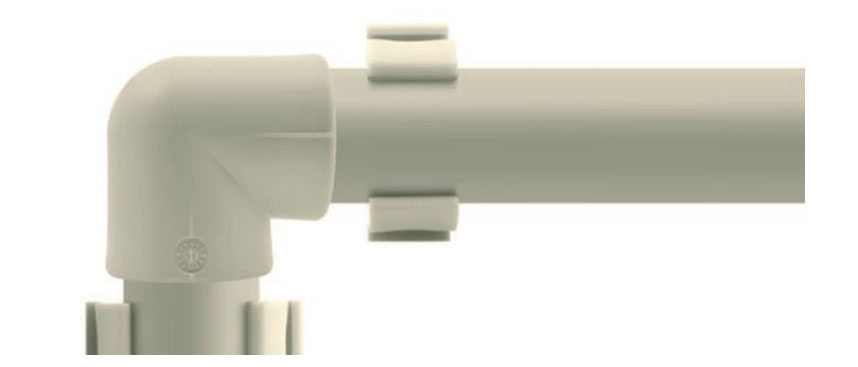

管道的弯曲处



芬驰PPR管

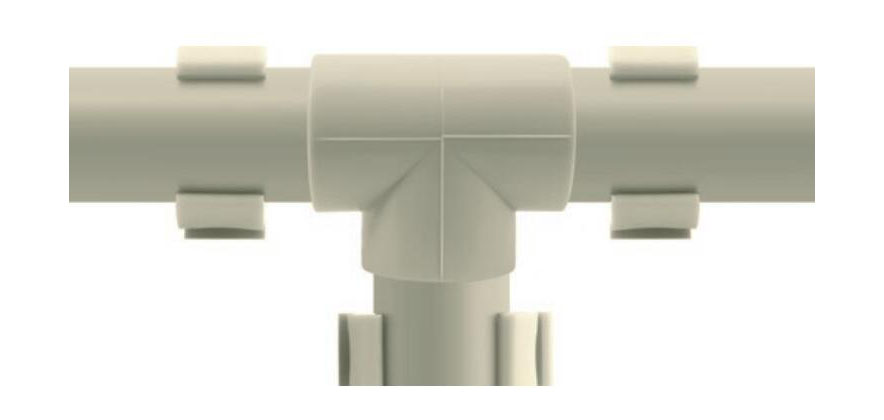

管道分支点处


芬驰PPR管

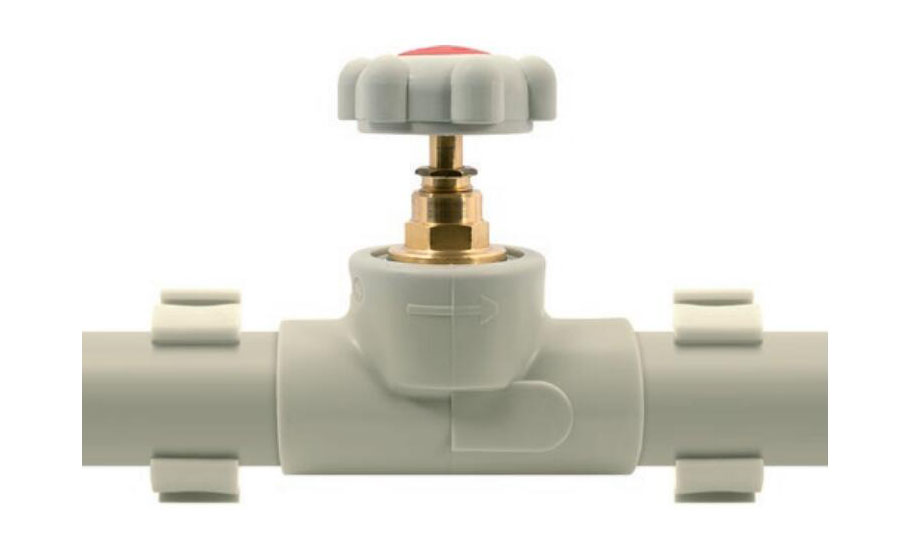

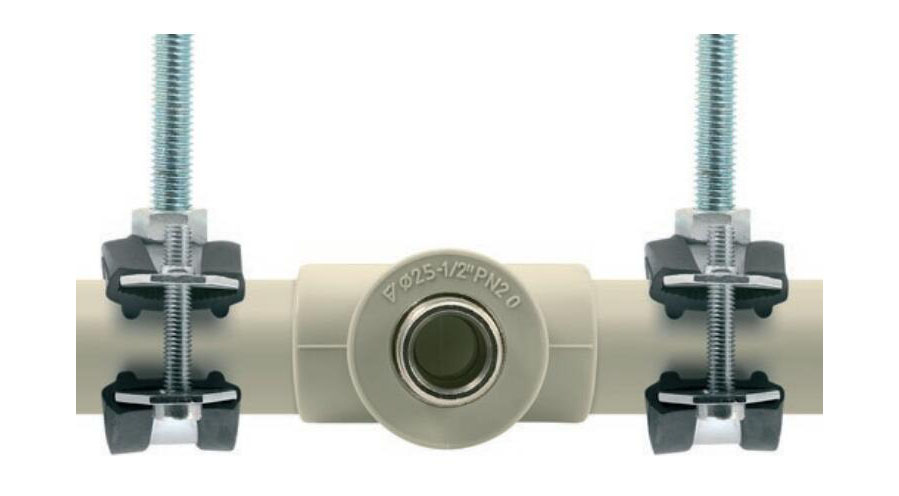

管道上管件安装点


芬驰PPR管

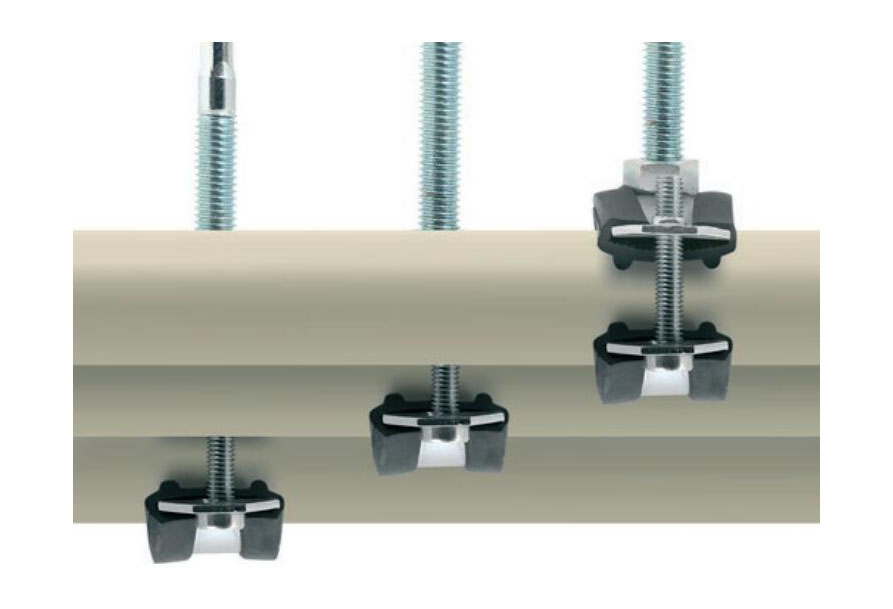

多管道固定方式


芬驰PPR管


特殊位置固定方式


芬驰PPR管


独立位置的固定方式


芬驰PPR管

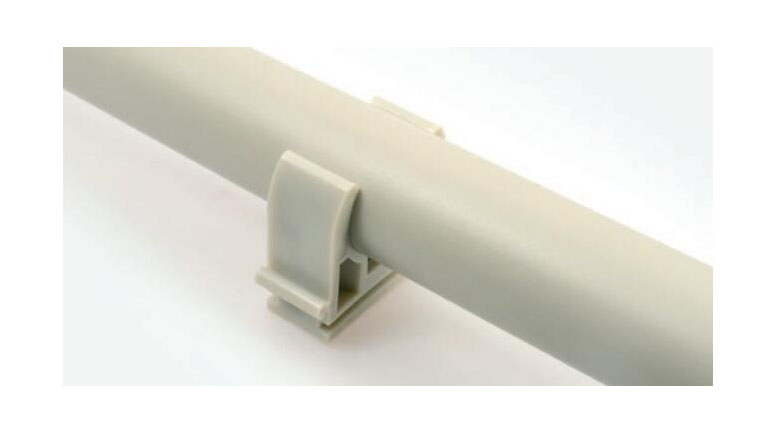

适用于冷水的安装系统

芬驰PPR管

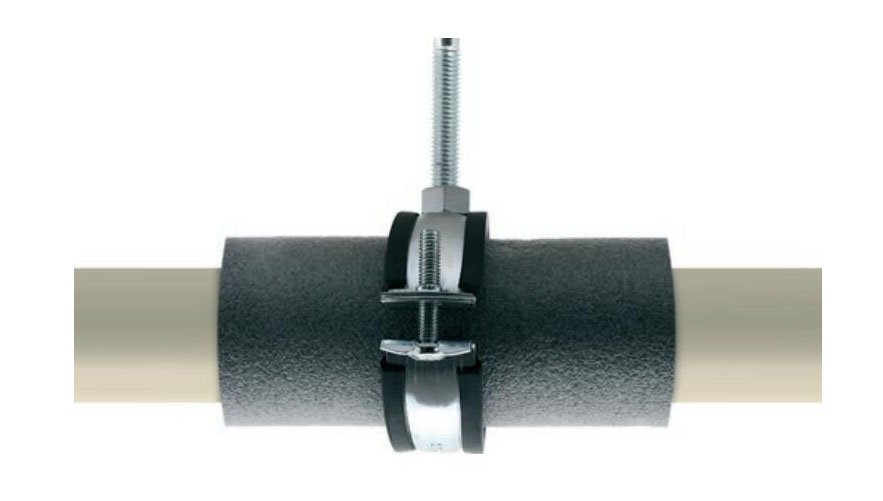

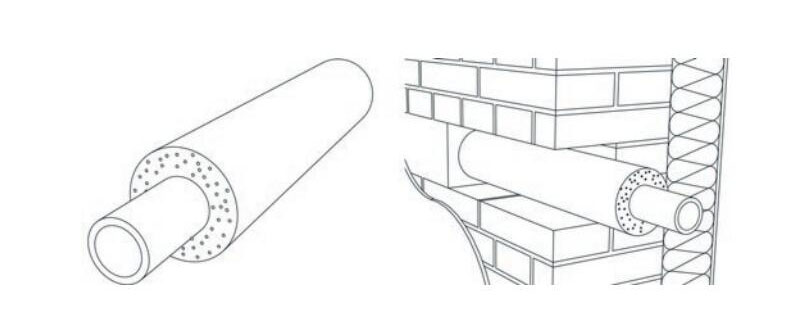

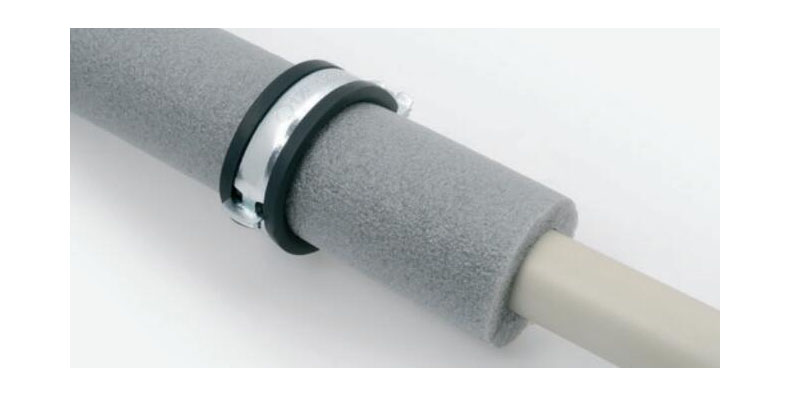

如果是热水,保温管外应装大一号的管卡


铺设PPR管道的其他方式

芬驰PPR管

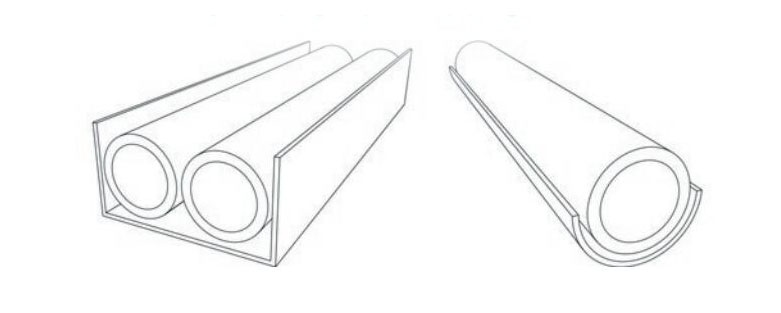

将PPR管道铺设在管槽中


芬驰PPR管


灰泥墙面里管道需要套保护管


管道安装

管道必须设置成有朝向最低点至少0.5%的倾斜,在最低点通过独立的排水阀,或通过有排水功能的截止阀来进行排水。


管道必须可分为独立封闭的系统。对于封闭管道,应使用直通阀或旋塞,对于在灰泥墙面里安装的,应在灰泥墙面里使用阀门或旋塞。安装完毕后,应进行压力测试,在混合出口夹具位置的管道末端处,建议使用通用墙式安装配件,在此位置处可滑动螺距,以此方式与水平轴产生高低,可通过水平轴调整。对于石膏结构中的配件,应在石膏板墙安装中使用弯头。


当水管穿过安装隔墙时,需采用合适的固定方式将管道固定到位,如采用有支承原件的金属管卡。管道必须有抵抗其潜在的膨胀的能力,并有绝缘措施。


当水管穿过地板或天花板时,应使用可弯曲的塑料电缆导管(聚乙烯材质),确保管道有机械保护,同时通过管道和电缆导管之间的空气形成绝缘效果。塑料水管必须具有高质量绝缘性能(例如冷水管可自由通过供暖房间内的墙,但在管道墙上存在较大的湿气凝结危险)只有在操作中没有外力损伤和危险的前提下,才可将管道自由穿过墙体。

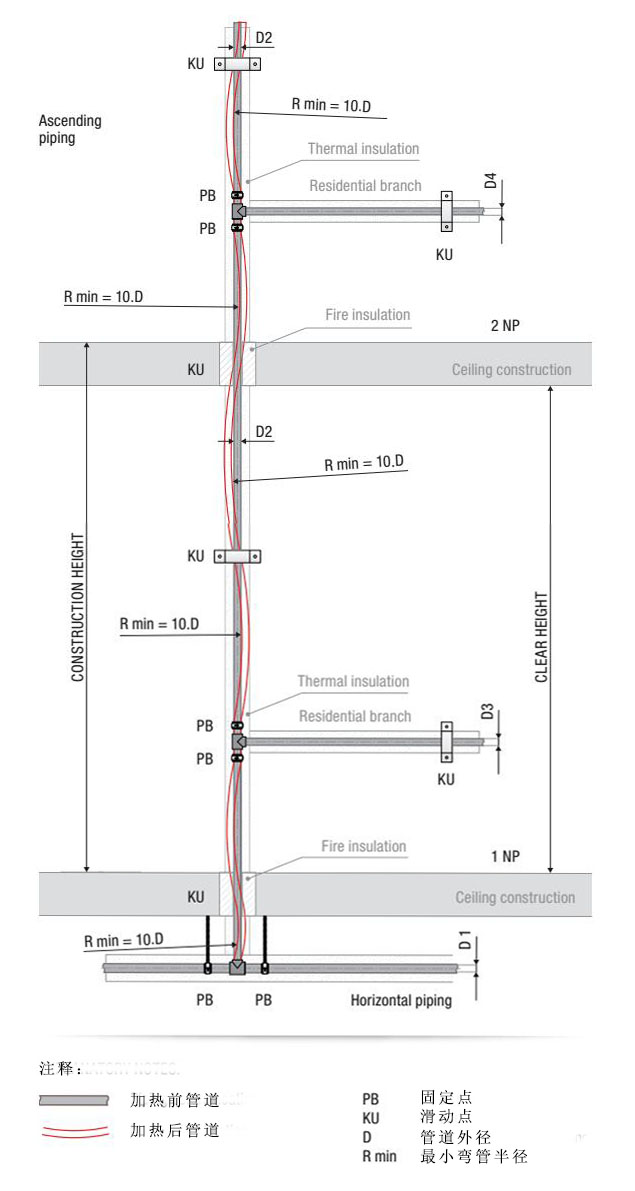

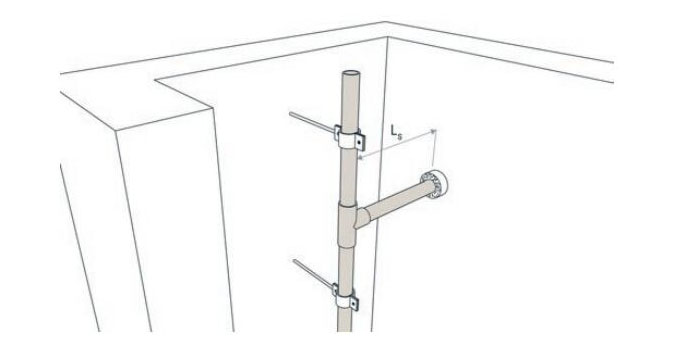

5.上升管安装

如果是上升管,需密切注意固定点和滑动点的位置,并设置合适的延伸方式。对于上升管,应通过在立管管脚处的滑动点或者使用延伸管以确保管道延伸。

芬驰PPR管



安装规定

如果需将一根立管分成几个膨胀节段,需设置固定点。上升管处的固定点可安装在立管的上方和下方,或连接套管处的固定点可安装在管道连接位置处,同时防止立管下降。固定点之间需能够膨胀。在连接管的分支位置处,需考虑立管的膨胀性能。

芬驰PPR管


立管和穿墙件之间的距离需足够宽


稳态管和纤维管比PPR管的膨胀系数小3倍,且韧性高出3倍。因此,可按照上述PPR管情况下相同的方式安装管道,也就是说采用延伸方案中的方式,其中支架距离可能较大,膨胀度和补偿长度则会明显降低。当管道穿过一个凹槽,可采用所谓的实体操作法——固定点连接到管道上,通过这种方式可将热膨胀性传递到管道材料上,但不明显。在这一安装中,套管能够真正支撑管道,且足够牢固的固定。


6.管道连接

管道系统的连接可通过焊接和机械方式连接。

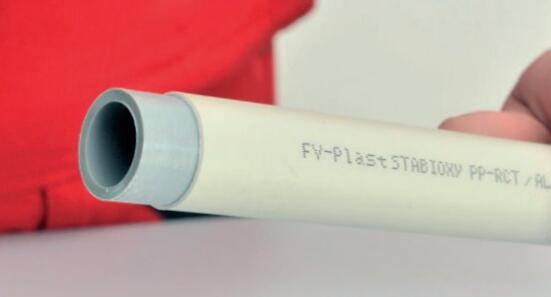

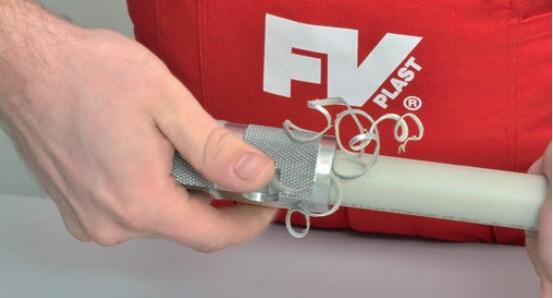

所有类型的管道,都是使用相同方式将管道和管件连接起来的,对于管件来说也是一样。焊接前,如果是稳态管和铝塑复合管,使用工具除去PPR外层和中间铝层至相应深度。


芬驰PPR管


芬驰PPR管



采用聚合物熔焊方式连接管道和管件,采用电焊或对焊方式连接大直径管道。所有方法都必须按照标准工作程序进行。

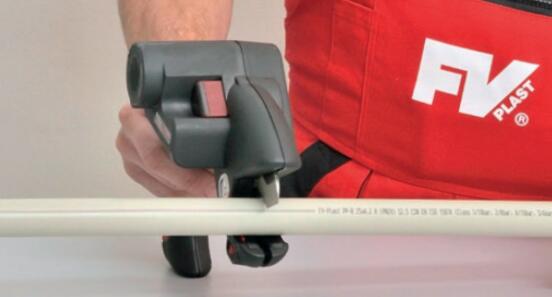

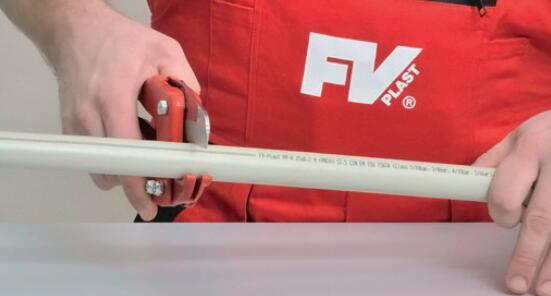

7.管道切割

管道可以用锋利的刀具切割。建议对塑料管道使用专业的见到切割。


芬驰PPR管


芬驰PPR管



在热水和供暖管道系统中的塑料——金属连接处,应严格使用有外加黄铜阳螺纹和阴螺纹管道工具。在拧紧有外加螺纹的螺纹连接时,如果管道金属部分不是多面体时,应使用有胶带的扳手拧紧。

警告:

因物理机械原因,在卫生技术方面不能使用有塑料螺纹的管道。如果确定临时用水使用,可使用有塑料螺纹的管道。

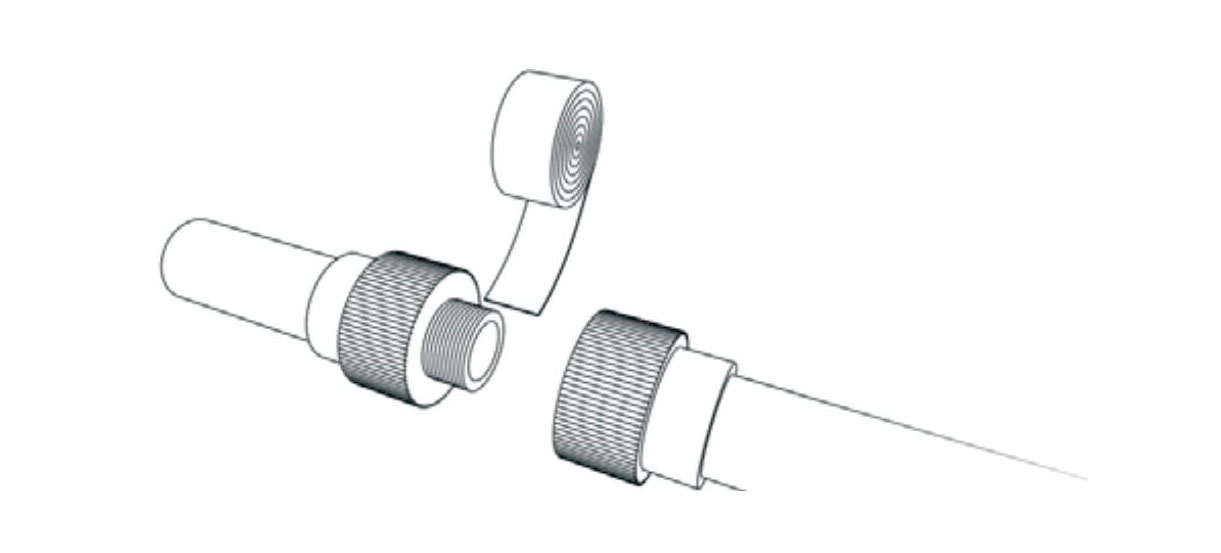

8.连接处密封

螺纹连接处可使用特氟龙胶带、特氟龙线或特殊密封胶来密封。
